Kablo renkleri ve bağlantılar nelerdir?

4 telli yapı: Excitation(+)=Kırmızı, Excitation(−)=Siyah, Signal(+)=Yeşil, Signal(−)=Beyaz. Ekran (shield) elemanla bağlı değildir; tek noktadan topraklanmalıdır.

Koruma sınıfı nedir? Sürekli su altında kullanılabilir mi?

IP67 korumaya sahiptir. Toza dayanıklıdır ve geçici su temasına uygundur; sürekli daldırma tavsiye edilmez.

Güvenli ve nihai aşırı yük değerleri nedir?

Güvenli aşırı yük %120 FS, nihai aşırı yük %150 FS’dir.

Montajda önerilen tork değerleri nedir?

Bağlantı torku referansları: 1-14 UNS için yaklaşık 720 ft·lbs, 1-12 UNF için yaklaşık 650 ft·lbs; metrik karşılığı M30 / 1.25" UNF için 1350 Nm’dir.

Malzeme nedir? Paslanmaz mı?

Gövde nikel kaplamalı alaşımlı çeliktir. Paslanmaz çelik değildir; korozif ortamlarda uygun koruyucu önlemlerle kullanılmalıdır.

Zemic H10J 15t Load Cell – Çift Uçlu Bending Beam (30/31)

Name: Zemic H10J 15t Load Cell | Çift Uçlu Bending Beam | IP67 | 30/31
Brand: Zemic
Price: 36171.14 TRY
Availability: InStock

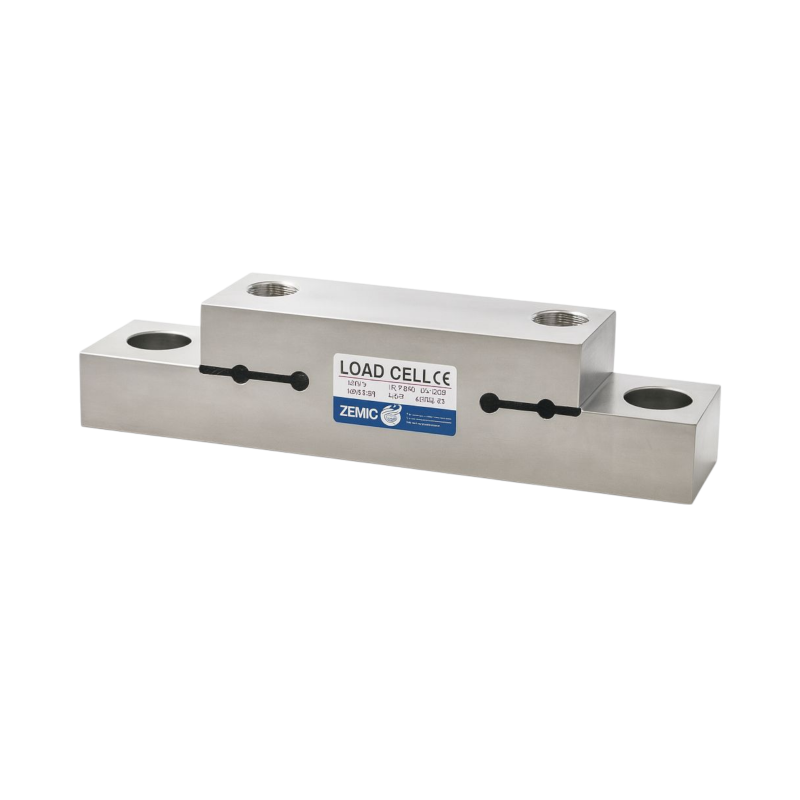

Zemic H10J 15 ton Load Cell, IP67, çift uçlu bending beam (30/31)

Ücretsiz Kargo

0 yorum • Yorum Yap

36.171,14TL

Vergiler Hariç: 36.171,14TL

Stok: Stokta var
Marka: Zemic
Model: Zemic H10J

Zemic

Adet

Sepete Ekle

Şimdi Al Soru ?

Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Aynı Kategoriden
Aynı Marka

Hızlı Görünüm

Zemic H2F Spoke Tipi Load Cell – 3–5 Ton

11.198,19TL

Vergiler Hariç:11.198,19TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6D R1

1.486,49TL

Vergiler Hariç:1.486,49TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6D-C3 Loadcell

1.288,29TL

Vergiler Hariç:1.288,29TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6D-C4 Loadcell

3.270,27TL

Vergiler Hariç:3.270,27TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6D-C5 Loadcell

3.963,96TL

Vergiler Hariç:3.963,96TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6D15 Tek Nokta Load Cell – 6kg ~ 50kg Kapasiteli

2.774,77TL

Vergiler Hariç:2.774,77TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6E C3 Load Cell

2.477,48TL

Vergiler Hariç:2.477,48TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Hızlı Görünüm

Zemic L6E3 C3 Loadcell

2.972,97TL

Vergiler Hariç:2.972,97TL

Sepete Ekle Alışveriş Listeme Ekle Karşılaştırma listesine ekle

Etiketler: Zemic H10J , H10J-15t , H10J-30 , H10J-31 , çift uçlu load cell , IP67 , araç üstü tartım

Açıklama
Yorumlar

Zemic H10J 15t Load Cell – Çift Uçlu Bending Beam (30/31)

Zemic H10J, araç üstü tartım ve ağır hizmet uygulamaları için tasarlanmış 15 ton kapasiteli, çift uçlu (double ended) bending beam yük hücresidir. Nikel kaplamalı alaşımlı çelik gövde ve IP67 koruma ile zorlu saha şartlarında güvenilir performans sunar. H10J iki versiyona sahiptir: H10J-30 (0.50 ± 0.05 mV/V @ 6t) ve H10J-31 (0.45 ± 0.05 mV/V @ 6t). D0.1 doğruluk sınıfı, uzun kablo mesafelerinde stabil sinyal ve düşük sürünme değerleriyle yüksek tekrarlanabilirlik sağlar.

Kullanım Alanları

Araç üstü tartım (kamyon / treyler şasi tartımı, çöp kamyonu, kanca-kaldırma sistemleri)
Vinç ve platform terazileri, yer üstü/yer altı tank tartımları
Endüstriyel proses ve taşıma ekipmanı yük izleme çözümleri

Öne Çıkan Avantajlar

Dayanıklı yapı: Nikel kaplamalı alaşımlı çelik, IP67 sızdırmazlık
Çift uçlu simetrik tasarım: Yan yük ve moment etkilerine karşı kararlı ölçüm
Geniş sıcaklık aralığı: Kompanse -10…+40 °C, çalışma -35…+65 °C
Aşırı yüke tolerans: %120 güvenli, %150 nihai aşırı yük
Kolay entegrasyon: 5–12 V önerilen besleme, 18 V maksimum

Elektriksel & Mekanik Özet

Doğruluk sınıfı: D0.1
Nominal çıkış (FS): H10J-30: 0.50 ± 0.05 mV/V @ 6t • H10J-31: 0.45 ± 0.05 mV/V @ 6t
Giriş/Çıkış direnci: 387 ± 25 Ω / 350 ± 3.5 Ω
İzolasyon direnci (@50 V): ≥ 5000 MΩ
Kombine hata: ≤ ±1.0 %FS • Sürünme (30 dk): ≤ ±0.1 %FS • Tekrarlanabilirlik: ≤ ±0.1 %FS
Sıfırın/duyarlılığın sıcaklık katsayısı (ZTC/STC): ≤ ±0.3 %FS/10 °C
Önerilen / Maks. besleme: 5–12 V DC / 18 V DC
Kablo: 4 damarlı, Ø 5.0 mm, 10 m, PU kılıf, ekran uçta bağlı değildir
Koruma sınıfı: IP67 • Malzeme: Alaşımlı çelik (nikel kaplı)
Önerilen cıvata torku: M30 / 1.25" UNF: 1350 Nm (referans)

Kablolama (4-Telli)

Excitation (+): Kırmızı
Excitation (–): Siyah
Signal (+): Yeşil
Signal (–): Beyaz

Montaj İpuçları

Yükü çift uçlu tasarımın merkezine ileten uygun montaj kitleri ve durdurucu/anti-lift elemanları kullanın.
Şasi/taşıyıcı yüzeylerin düz ve rijit olmasını sağlayın; civata torku değerlerine uyun.
Uzun kablo hatlarında EMI/RFI etkilerini azaltmak için ekranlamayı üretici tavsiyesine göre sonlandırın.

Not: H10J-30 ve H10J-31 arasındaki temel fark, nominal çıkış hassasiyetidir. Uygulamanızın sinyal/kablo uzunluğu gereksinimine göre uygun versiyonu seçiniz.

Teknik Özellikler: Zemic H10J 15t Load Cell (H10J-30 / H10J-31)

Ürün Tipi / Versiyon	H10J-30 ve H10J-31 (15 ton)
Doğruluk Sınıfı	D0.1
Nominal Çıkış (FS)	H10J-30: 0.50 ± 0.05 mV/V @ 6t • H10J-31: 0.45 ± 0.05 mV/V @ 6t
Kombine Hata	≤ ±1.0 %FS
Sürünme (30 dk)	≤ ±0.1 %FS
Tekrarlanabilirlik	≤ ±0.1 %FS
ZTC (Sıfırın Sıcaklık Katsayısı)	≤ ±0.3 %FS/10°C
STC (Hassasiyetin Sıcaklık Katsayısı)	≤ ±0.3 %FS/10°C
Sıfır Dengesi	≤ ±2.0 %FS
Güvenli / Nihai Aşırı Yük	120 %FS / 150 %FS
Önerilen / Maks. Besleme	5–12 V DC / 18 V DC
Giriş / Çıkış Direnci	387 ± 25 Ω / 350 ± 3.5 Ω
Yalıtım Direnci (@50 V)	≥ 5000 MΩ
Kompanzasyon / Çalışma / Depolama Sıcaklığı	-10 ~ +40 °C / -35 ~ +65 °C / -40 ~ +70 °C
Koruma Sınıfı	IP67
Gövde Malzemesi	Alaşımlı çelik, nikel kaplamalı (paslanmaz değil)
Ağırlık	≈ 8.2 kg
Kablo	Korumalı, 4 damarlı; AWG21; Ø 5.0 mm; uzunluk 10 m; kılıf PU; ekran elemanla bağlı değil
Kablolama Renkleri	Exc(+): Kırmızı • Exc(-): Siyah • Sig(+): Yeşil • Sig(-): Beyaz
Önerilen Cıvata Torku	M30 / 1.25" UNF: 1350 Nm • 1-14 UNS: 720 ft·lbs • 1-12 UNF: 650 ft·lbs

Sık Sorulan Sorular (SSS) – Zemic H10J 15t Load Cell

H10J-30 ile H10J-31 arasındaki fark nedir?

İki model de 15 ton kapasiteli ve D0.1 sınıfındadır. Fark; nominal çıkış değeridir: H10J-30 0.50 ± 0.05 mV/V (6t), H10J-31 0.45 ± 0.05 mV/V (6t) çıkış verir. Elektronik göstergenizi bu değere göre ayarlamanız gerekir.

H10J hangi uygulamalar için uygundur?

Çift uçtan bağlanan bükme kiriş tasarımı sayesinde araç üstü (on-board) tartım, şasi/aks yük izleme, düşük profil gerektiren ağır hizmet montajları gibi uygulamalarda kullanılır.

Besleme gerilimi kaç Volt olmalı?

Önerilen besleme 5–12 V DC, maksimum 18 V DC’dir. Gürültü ve ısınmayı azaltmak için önerilen aralıkta çalıştırın.

Kablo bağlantı renkleri nelerdir?

4 telli yapı: Exc(+)=Kırmızı, Exc(-)=Siyah, Sig(+)=Yeşil, Sig(-)=Beyaz. Ekran (shield) elemanla bağlı değildir; tek noktadan topraklayın.

Koruma sınıfı nedir? Tam su altında kullanılabilir mi?

IP67 korumalıdır; toza dayanıklıdır ve geçici su teması/yoğun sıçramalara uygundur. Sürekli daldırma önerilmez.

Çalışma sıcaklık aralığı nedir?

Kompanzasyon: -10…+40 °C, çalışma: -35…+65 °C, depolama: -40…+70 °C.

Montajda hangi tork uygulanmalı?

Önerilen bağlantı torku: M30 / 1.25" UNF: 1350 Nm. Veri sayfasındaki 1-14 UNS: 720 ft·lbs ve 1-12 UNF: 650 ft·lbs değerlerini referans alın.

H10J paslanmaz mı?

Gövde nikel kaplamalı alaşımlı çeliktir (paslanmaz çelik değildir). Korozyonlu ortamlarda uygun kaplama/koruyucu aksesuarlarla kullanılması tavsiye edilir.

Kalibrasyon ve göstergemle uyumluluk?

Nominal çıkış 0.45–0.50 mV/V aralığındadır; çoğu endüstriyel gösterge/indikatorla uyumludur. Çoklu sensör kullanımlarında köşe dengelemesi ve saha kalibrasyonu yapılmalıdır.
